專注磁粉/氣脹軸/安全卡盤生產研發，為上千家客戶提供專業的行業整體解決方案！

4產品總覽
您的位置: 首頁 ->  產品總覽  -> 氣脹軸系列
中心導動鍵條式氣壓軸

中心導動鍵條式氣壓軸

本品相關于扭力及承載重量較高之分條、印刷、復卷、涂布、貼合、制袋、造紙關系機械或其他相關中心傳動卷取及發送料之機械配合使用。
基本配置:
L2+100概算重量

L2+100長度

2"

3"

3"~12"

600~1000mm

8~12(kg)

5~20(kg)

另行計算

1000~1300mm

12~14(kg)

20~25(kg)

另行計算

1300~1600mm

14~16(kg)

25~30(kg)

另行計算

1600~2000mm

16~20(kg)

30~38(kg)

另行計算



機械圖紙:

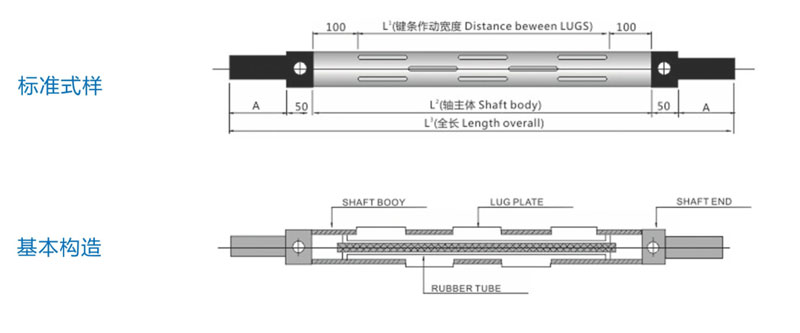

中心導動鍵條式氣壓軸機械圖紙

技術參數:

規格

未充氣時直徑

充氣時直徑

適用卷管內徑

1”

=Φ24.8

=Φ27~Φ28

=Φ25~Φ26

1.5"

=Φ37

=Φ40~Φ42

=Φ38~Φ38.5

2"

=Φ49

=Φ52~Φ54

=Φ50~Φ51

3"

=Φ74~Φ75

=Φ80~Φ82

=Φ75.5~Φ78

4"

=Φ99~Φ100

=Φ104~Φ108

=Φ101~Φ102

5"

=Φ125

=Φ130~Φ133

=Φ126~Φ128

6"

=Φ150

=Φ154~Φ156

=Φ151~Φ153

8"

=Φ200

=Φ206~Φ213

=Φ202~Φ204

10"

=Φ250

=Φ260~Φ264

=Φ252~Φ256

12"

=Φ300

=Φ308~Φ310

=Φ302~Φ305
